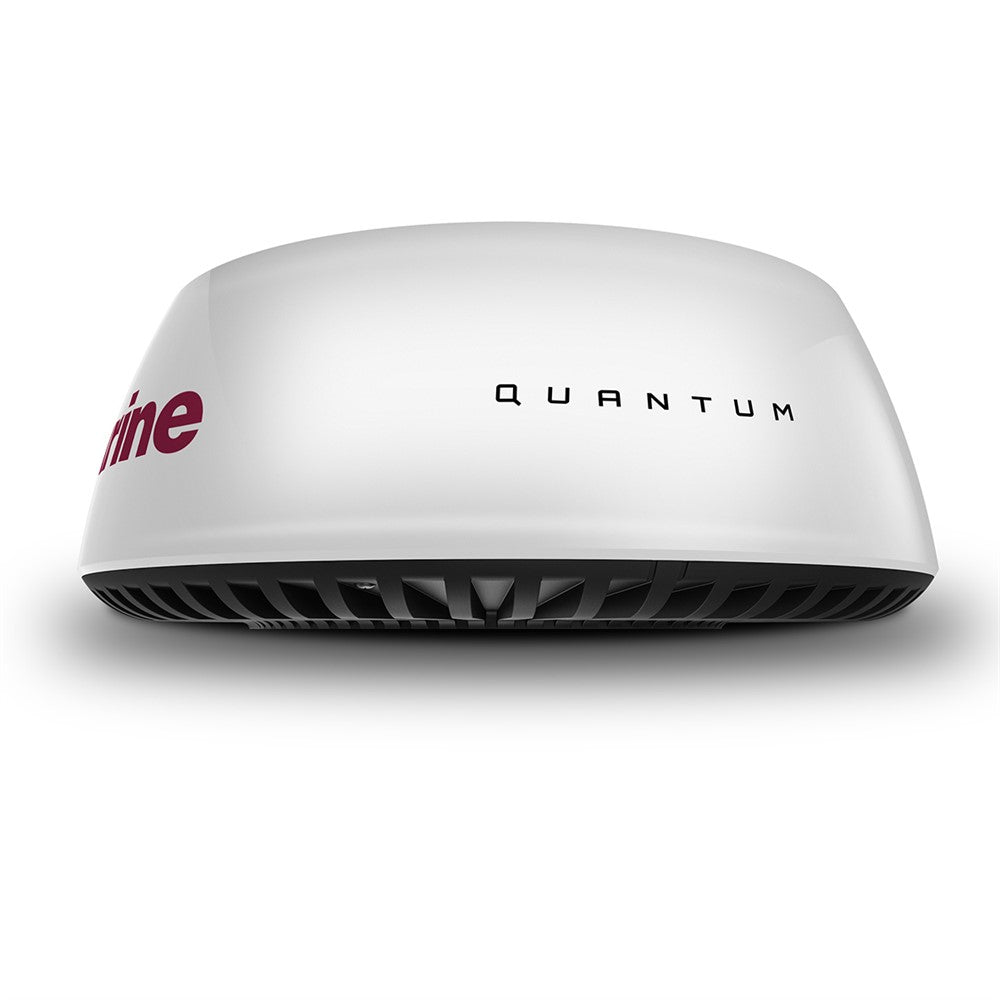

RAYMARINE QUANTUM 2 DOPPLER

Raymarine Quantum 2 CHIRP Radar med dopplerteknik för undvikande av kollision. Quantum 2 med nästa generationens CHIRP pulskompressionsradar ger överlägsna målbilder på både långt och extremt kort håll.

Levereras med Quantum 2 radom, 10 m strömkabel (endast T70416 och T70417), M8 monteringsbultar med fjädrande brickor och platta brickor, Dokumentationspaket (inklusive monteringsmall)

Specifikationer
Diameter x Höjd: 541,0 mm x 209,5 mm
Vikt: 5,6 kg
Matningsspänning: Antingen 12 V likström eller 24 V likström nominellt
Spänning: Min: 10,8 V - Max: 31,2 V likström
Strömförbrukning: Överföringsläge (max): 17 W | Standby-läge: 7 W | Vänteläge (enbart radar anslutna via Wi-Fi): 2 W
Vattentäthet: IPX6
Temperaturintervall för drift: -10 till +55 °C
Temperaturintervall för förvaring: -25 till +70 °C
Övriga förvaringsförhållanden: Förvaras upprättstående. Ventilerna på undersidan får inte blockeras.
Luftfuktighet: Upp till 95% vid 35 °C
Max vindhastighet:100 kts

Raymarine Quantum 2 CHIRP Radar med dopplerteknik för undvikande av kollision. Quantum 2 med nästa generationens CHIRP pulskompressionsradar by Raymarine ger överlägsna målbilder på både långt och extremt kort håll.

Med hjälp av avancerad dopplerbearbetning markerar systemet omedelbart rörliga föremål som radarn fångar upp och färgkodar dem för att ange om de rör sig mot eller från dig. Quantum med doppler gör det lätt att urskilja potentiellt farliga mål när man navigerar i hårt trafikerade farvatten.

SÄNDARE
Typ: X-band solid-state-sändare med pulskompressionsteknik
Sändningsfrekvens: 9354 MHz till 9446 MHz
Toppeffekt ut: 20 W
Duplexer: Cirkulator
Pulsbredder (3 dB): 40 ns till 14,7
Chirp-längder: Chirp-längder: 400 ns till
Pulsreptitionsfrekvens: 2083 Hz
Chirp-bandbredd: Upp till 32 MHz
Standbyläge: Skannerrotation – OFF (AV) | Skanneröverföring – OFF (AV) | Wi-Fi-länk – ON (PÅ).

ANTENN
Typ: "Patch Array"
Strålbredd (nominell): Horisontellt: 4,9° | vertikalt: 20°
Polarisering: Horisontell
Rotationshastighet: 24 rpm nominellt.

DOPPLER
Målspårning: Spårning av 10 samtidiga MARPA- och/eller ARPA-mål (med Doppler-assisterad ARPA)
Målfiltrering: Läget True Motion identifierar endast de föremål som rör sig i förhållande till fartyget.
